Boolesche Operatoren in Inkscape

inkscape-logo-40.png?nocache=1309290784548Boolesche Operatoren in Inkscape dienen zur grafischen Darstellung von Flächen und deren Schnittmengen. Im folgenden erklären wir die visuelle Form dieser mathematischen Operatoren.

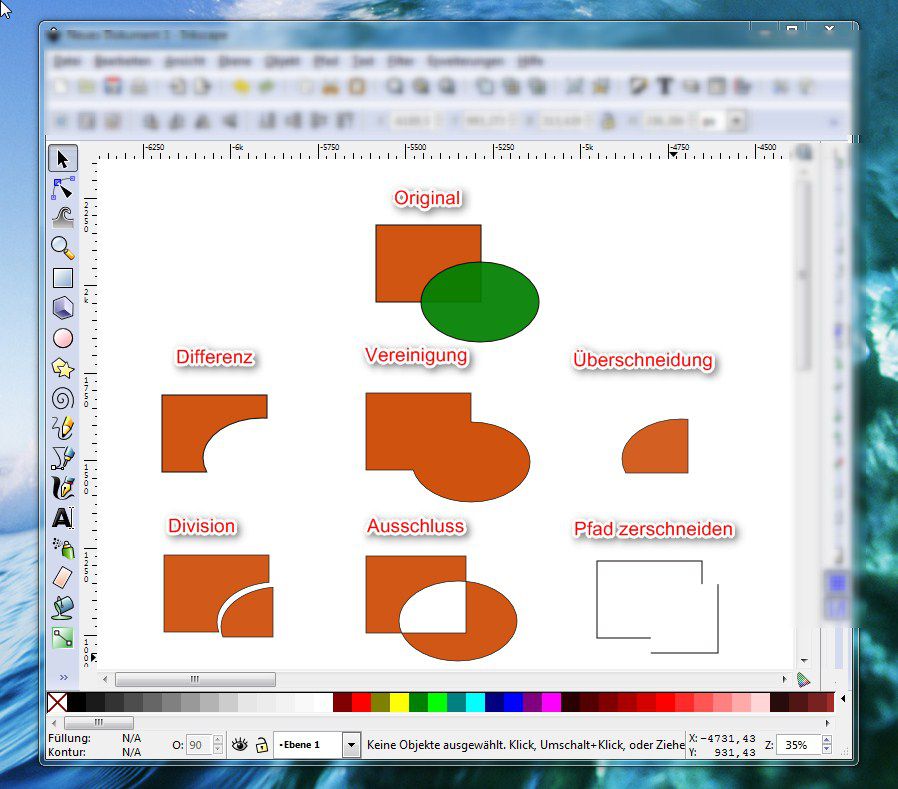

Boolesche Operatoren aus dem Pfad-Menü erlauben es, mehrere Objekte zu kombinieren.

Die Tastenkombinationen geben Auskunft über die arithmetischen Analogien der Booleschen Operationen hin (Vereinigung entspricht Addition, Differenz entspricht Subtraktion, usw.). Die Aktionen Differenz und Exclusiv-oder haben nur Wirkung bei zwei gleichzeitig markierten Elementen. Alle anderen funktionieren bei beliebig vielen markierten Objekten, wobei das Ergebnis immer die Darstellung des untersten Elements bekommt.

Die Operation Exclusiv-oder ähneln dem Zusammenfügen mit dem Unterschied, das sie zusätzliche Knoten einfügt, wo sich die Originalpfade schneiden. Das ganze untere Element wird bei der Division durch den Pfad des oberen zerschnitten, während Pfad zerschneiden nur die Linien des unteren Objekts zerschneidet und dessen Füllung entfernt (nützlich, um Konturen ohne Füllung zu zerschneiden), worin auch der Unterschied beider Operationen liegt.

26-Inkscape-Pfade-boolesche-Operationen-470.jpg?nocache=1309291568517
